4.ケーブルのセッティング


 データハンドキーボード本体は、予めボードの上に固定された形で梱包されている(画像6)。この状態のままでも、膝の上に置いて使用することができるようになっている。机の上で使用する場合には、データハンド本体とボードとを接続しているネジを外して、本体をボードから切り離して使用する。

 商品の中には、キーアサインを示すシートが付属してくる。マニュアルによれ ば、これをモニターの周囲に貼って練習するようにと書かれている。

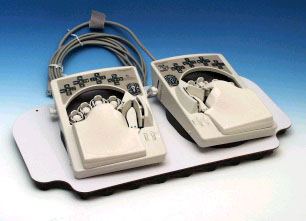

画像6:Datahand Keyboad は、予めボードに固定した状態で梱包されている

 データハンドキーボード本体は、右手ユニットと左手ユニットの2つから構成されている(画像7)。右手ユニットには、PS/2マウスコネクタと PS/2 キーボードコネクタが付いている(画像8)。これらのコネクタを、ケーブルでパソコン本体と接続する。余談だが、付属している接続ケーブルは非常に長い!なお、データハンドは、製品購入時にPS/2マウスか、もしくはシリアルマウスかを選択することができる。

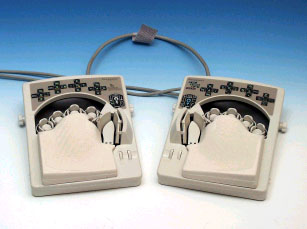

画像7:ボードから分離した Datahand Keyboad の左右ユニット

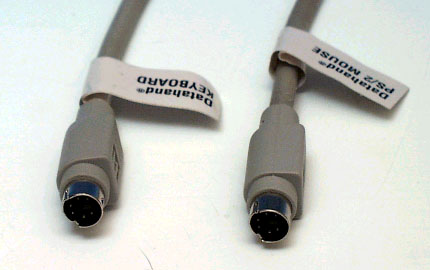

画像8:右手ユニットから出ている PS/2 マウスコネクタと PS/2 キーボードコネクタ。因みにマウスインターフェスについては、購入時に PS/2 マウスかシリアルマウスかを選択可能。

 左右用ユニット間の接続は、右手ユニットから出ている D-Sub 15 Pin ケーブ ルを左手ユニットに接続することによって行う(画像9)。なお、左手ユニッ トには、リセットボタンが搭載されている(画像10)。

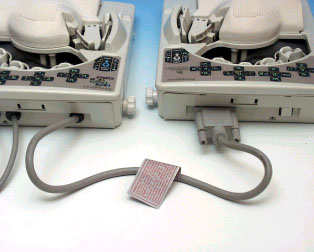

画像9:左右ユニットは、D-Sub 15 Pin ケーブルで接続される

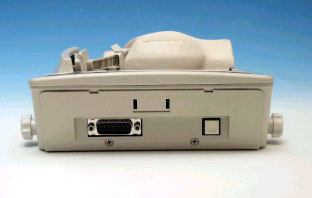

画像10:インテリジェントなキーボードに付いているリセットボタン
