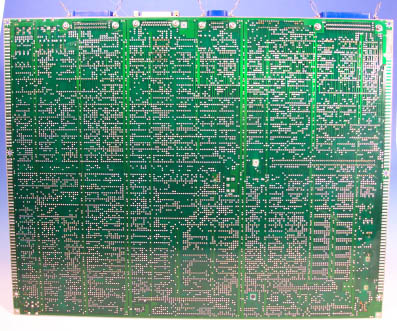

■ＮＥＣが１９８２年１１月に発売した初の１６ビットパーソナルコンピュータ、 ＰＣ−９８０１（初代機）のマザーボード。現在のマザーボードと異なり、汎用 ＴＴＬ−ＩＣがびっしりと敷き詰められた異様な基板である。基板の大きさは、 横４７×縦３７ｃｍ。基板上は、シルク印刷で横方向に１〜１６まで１６区画、 縦方向にＡ〜Ｘまで２４区画に区切られている。なお、本ボードの製造年月は １９８３年の初旬頃と思われる。 ■基板上辺に並んだコネクタは、左側より順に８インチ外付けＦＤＤコネクタ、 ＤＩＰ−ＳＷ２、ＤＩＰ−ＳＷ１、プリンタコネクタ、ＲＳ−２３２Ｃコネクタ ５インチ外付けＦＤＤコネクタ、Ｂ／Ｗモニタコネクタ、Ｃｏｌｏｒモニタコネ クタとなっている。基板右下にはキーボードコネクタ、左下にはリセットスイッ チが搭載される。 ■ＣＰＵはＮＥＣ製μＰＤ８０８６Ｄ（５ＭＨｚ）を搭載。当時１６ビットのパー ソナルコンピュータとして発売されていたＩＢＭ ＰＣは、バス幅８ビットの ８０８８を採用していたことを考えると、性能的には優位に立っていた。 ■コプロセッサはオプションで搭載可能。本マザーボードには、ｉｎｔｅｌの ８０８７が搭載されている。 ■日本製１６ビット機であるにもかかわらず、初代９８０１には漢字ＲＯＭが未搭 載であり、オプションとして購入しないと漢字が表示できなかった。後続機種の ＰＣ−９８０１Ｅからは、第一水準漢字ＲＯＭが内蔵されるようになる。本体だ け購入したのでは漢字を表示できなかったという点は、今となっては若干奇異に 感じられる。 ■以下に、ＮＥＣ ＰＣ−９８０１（初代機）本体のスペックを示す。
| 型 番 | NEC PC-9801（初代機） |
| 発売年月日 | 1982 年 11 月 |
| CPU | NEC μPD8086（5MHz） |
| Main Memory | 128KB（Max 640KB まで拡張可能） |
| 搭載 ROM | N88-BASIC(86) ROM、モニタ ROM（96KB） |
| 内蔵 FDD I/F | 5.25 インチ 320KB FD I/F 8 インチ 1MB FD I/F |
| 内蔵 HDD I/F | 無し（拡張ボードで対応） |
| グラフィックス仕様 | 640 × 400 dot／8 Colors |
| VRAM | 96 KB 搭載 |
| 搭載I/F | 1MB FDD、320KB FDD、セントロニクスパラレル RS-232C、B/W CRT、デジタル Color CRT |
| 価格 | 298,000 円 |
 |
 |
 |
 |
■ＩＢＭ互換機のマザーボードとは全く異なる外観を持つ。しかし使用されてい るＬＳＩを見ると、ＩＢＭ ＰＣと似た構造になっていることがわかる。 ■ＩＢＭ互換機とアーキテクチャ上大きく異なる点は、グラフィックスをオンボ ードで搭載していること。現在のマザーボードでは、チップセット内にビデオ 機能を内蔵した製品は珍しくないが、ＩＢＭ互換機では基本的にビデオは拡張 カードで提供していた。当時、ＭＤＡやＣＧＡといった低解像度のグラフィッ クスが一般的な中で、専用のＧＤＣ（Ｇｒａｈｉｐｃ Ｄｉｓｐｌａｙ Ｃｏ ｎｔｒｏｌｌｅｒ：μＰＤ７２２０）を搭載し、６４０×４００／８色を実現 していたＰＣ−９８０１は、驚異的なスペックと言えた。 ■バスはＣバスと呼ばれる内部バス直結タイプのもの。これをドーターボードを 介して５スロット分搭載している。ＨＤＤは搭載されていない。ＩＢＭ ＰＣ ／ＸＴがＳＴ−５０６タイプの１０ＭＢ／２０ＭＢのＨＤＤを搭載していたこ とを考えると、この点は若干非力であった。基本的に外部記憶はＦＤで処理す るマシンとして設計されている。
■本ボードに使用されているＬＳＩは、以下の通り。
| μPD8086D | NEC | 82年51週 | CPU |
| i8087 | intel | − | FPU |
| μPD8255AC-5 | NEC | 82年49週 | プログラマブルI/O（３個使用） |
| i8237A | intel | − | DMAコントローラ |
| μPD8251AC | NEC | 82年49週 | シリアルコントローラ（２個使用） |
| μPD8259 | NEC | 82年50週 | 割り込みコントローラ（２個カスケード接続） |
| μPD765AC | NEC | 82年49週 | FDDコントローラ |
| μPD7220D | NEC | 83年06週 | GDC |
| μPD2364EC | NEC | 83年02週 | キャラクタジェネレータROM |
| μPD8288D | NEC | 82年40週 | バスコントローラ |
| μPD52611C | NEC | 83年05週 | − |
| μPD4016C-2 | NEC | 83年02週 | − |
| μPD8264 | NEC | − | − |
| HM6116LP-3 | 日立 | − | 16Kbit SRAM |
| TMS4164-20 | TI | − | 64Kbit DRAM（18個使用） |
■初代ＰＣ−９８０１のＤＩＰ−ＳＷ設定を以下に示す。
| 1-1 | 400 LINE モニタ | 200 LINE モニタ |
| 1-2 | グラフィック画面１のみを表示 | ---------- |
| 1-3 | グラフィック画面２のみを表示 | ---------- |
| 1-4 | グラフィック画面３のみを表示 | ---------- |
| 1-5 | テキスト画面のみを表示 | ---------- |
| 1-6 | 全てを表示 | ---------- |
| 1-7 | 本体のタイマを使用する | 使用しない |
| 1-8 | モデムからのレシーブタイミングを使用する | 使用しない |
| 1-9 | 本体のタイマを使用する | 使用しない |
| 1-10 | モデムからのセンドタイミング２を使用する | 使用しない |
| 2-1 | ---------- | 常時OFF |
| 2-2 | ターミナルモード | BASICモード |
| 2-3 | ８０（文字／行）テキスト表示 | ４０（文字／行）テキスト表示 |
| 2-4 | ２５（行／画面）テキスト表示 | ２０（行／画面）テキスト表示 |
| 2-5 | メモリスイッチ保持 | メモリスイッチ解放 |
| 2-6 | ---------- | 常時OFF |
| 2-7 | ---------- | 常時OFF |
 |
カスケード接続された 割り込みコントローラ、μPD8259AC |
 |

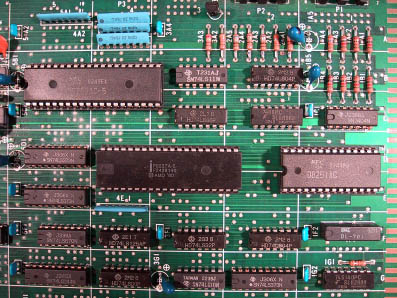

DMAコントローラ（i8237）、I/O（μPD8255AC） シリアルコントローラ（μPD8251AC） |
 |
16KB SRAM（HM6116）とモニタROM(μPD4016） |
 |
メインメモリ（64KBit DRAM）のアップ TMS4164をパリティ含め総計18個搭載 |
 |
 |
バスコントローラ（μPD8288） |
 |
モニタディスプレイ接続端子部分のアップ 右側がディジタルカラー出力、左側がモノクロ出力コネクタ |
 |
８インチＦＤＤユニット接続コネクタ部分のアップ |
 |
左側がプリンタコネクタ 右側がＲＳ−２３２Ｃコネクタ |
■コメント ＰＣ−９８０１が発売された当時、筆者は大学生でした。当時、周囲のマイコ ン学生連中はこぞってＰＣ−８００１でゲームを楽しんでいました。そんな中 ＰＣ−８８０１が登場し、一部のリッチな人はそちらへ乗り換えます。その後 すぐに１６ビット機であるＰＣ−９８０１が発売されました。Ｎ８８ＢＡＳＩ Ｃで組まれたソフトが動作し、周辺機器も８８のリソースが流用できる等、Ｐ Ｃ−９８０１は互換性の高いマシンでした。しかし、いわゆるゲーマー御用達 としてのＰＣ９８は、１６色表示が可能となったＶＭ以降の製品であり、そう いった意味では、初代ＰＣ９８の時代のグラフィックスは過渡的な仕様となっ ていました。 そうはいっても、専用ＧＤＣを用いた６４０×４００ドット／８色解像度のグ ラフィック画面は当時としては驚異的で、最高のスペックを誇っていたもので す。しかし、性能面では突出していたグラフィックをマザーボードに組み込ん でしまったため、その後の急激なハードウエアの進化に柔軟に対応できなかっ たというのは、有名な話となっています。最初はショボいＭＤＡやＣＧＡでも グラフィック機能を分離して拡張できるようにしたＩＢＭのマシンは、やはり 先見性があったと言えるでしょう。 こうして初代ＰＣ−９８０１の基板を眺めていると、当然のことではあります が初代ＩＢＭ ＰＣに非常に良く似ています。まあ、ＣＰＵに同じｉｎｔｅｌ の８０８６系を用い、ＯＳにＭＳ−ＤＯＳを採用していたマシンでしたので、 当然といえば当然でしょう。ＡＳＩＣを使用しておらず、ＴＴＬとＬＳＩとで 構成されたボードは、そのままＰＣアーキテクチャの教科書にもなるほどわか りやすい構成です。標準ではたった１２８ＫＢしか搭載されていないメインメ モリなど、良くこれで動いたものだと思わざるを得ません。当時、このＰＣ− ９８０１に８インチ１ＭＢのＦＤＤを接続して使うというのは、それこそ夢の ような環境なのでした。
