前回までのあらすじ｡

　初代iPodのHDDには､1.8インチ5mm厚のATA I/F を持ち､かつ｢Apple｣ロゴが入った製品を使わなくてはならないということが判ってきたので､さっそく調達することになった・・・

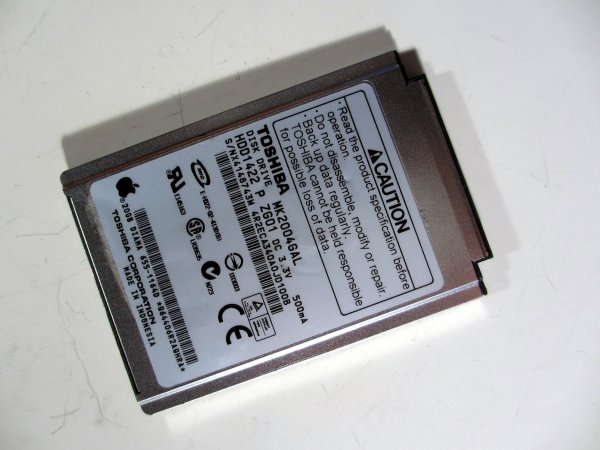

　で､買ってきましたよ｡モチロン､ジャンクで！300円くらいかな？自分で言うのもナンだが､こう見えても波多利朗､ジャンク運は強い｡これまでも､未チェック格安品を購入して､ハズレはほとんど無かった｡まあ､正直に言えば､若干有ったことは有ったが､随分と昔しのことだったので､もう忘れていたんだよね｡｡｡

　さっそく接続してみたら・・・

　ヘッドがカックン､カックンの無限ループで全然認識されない！

　ハズレである！

　そりゃま､ジャンク前提で格安購入してきた物だから､文句は言えないけどさ｡悪運もここに尽きたって感じだよ｡ワタシャ情け無いよ｡何やってんだか｡｢HDDのジャンクにゃ手出しちゃイケネェよ！｣って､あれほど御先祖様に言われてたんだけどさ｡オレに限って､そんなことは無いと慢心していたんだろうな､きっと｡

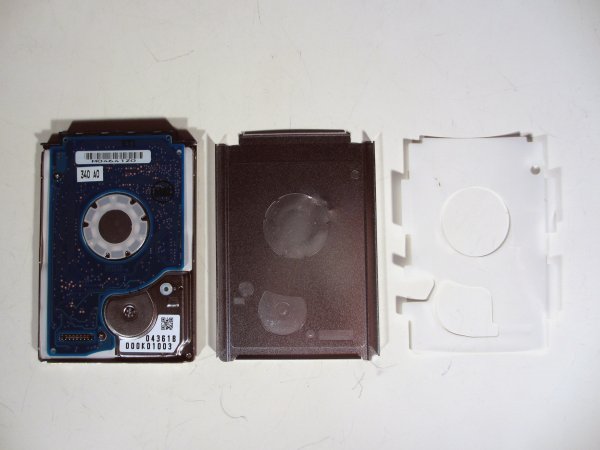

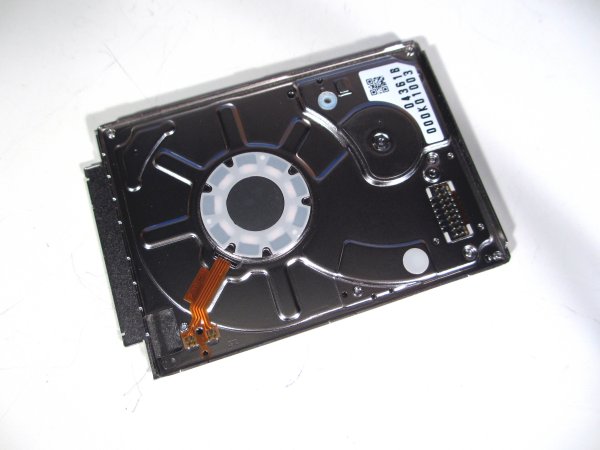

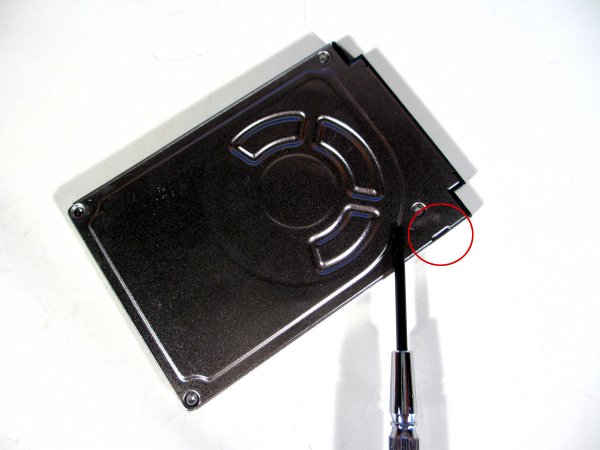

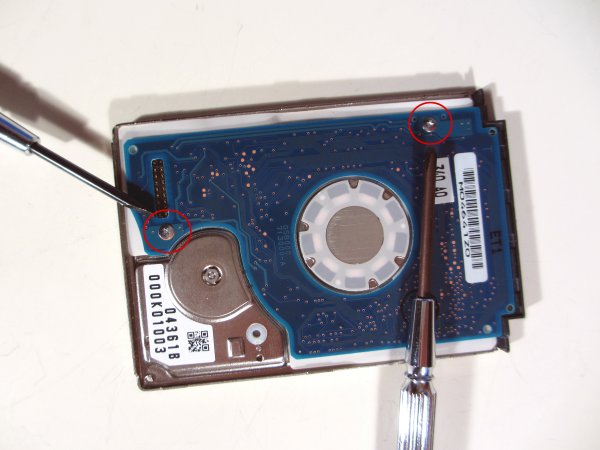

　しかし､動かないモンはしょうがない｡腹が立ってきたので､このHDDを分解してやることにした｡転んでもタダでは起きない波多利朗なのである｡少額といえども､購入に費やした金がモッタイナイので､1.8インチHDDという製品には､どのような部品が使われているかを勉強することで､元を取り返すこととした｡ここまで来ると､負け惜しみも良いところである｡

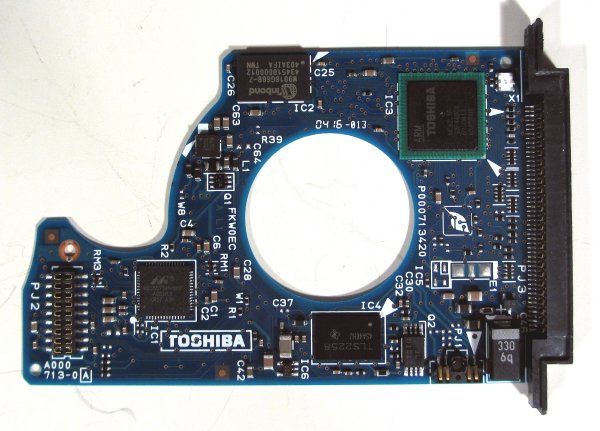

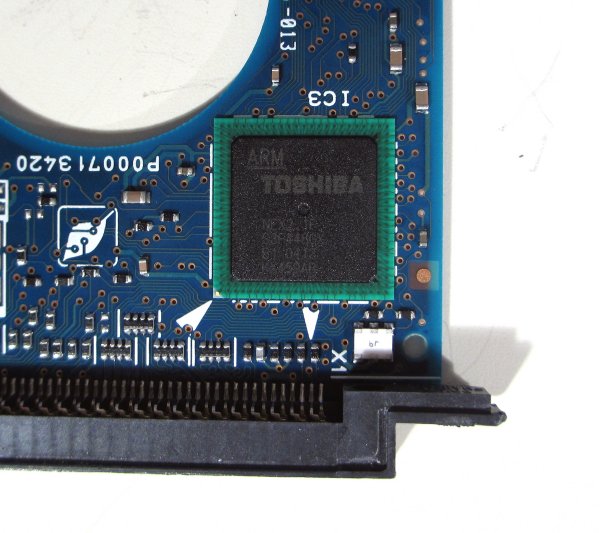

　さて､メインの石はTOSHIBAのワンチップ・コントロールCPU｢S3F448BX｣なるものだ｡このチップ上には､｢ARM｣の捺印もあるので､おそらくARMコアの専用チップであろう｡軽く検索をかけてみても､同製品に該当するものは出てこない｡製造は2004年13週｡パッケージはBGA｡｢NEX 2.1P｣という捺印もある｡というわけで､詳細は不明のシステムコントロール用カスタムCPU臭い｡

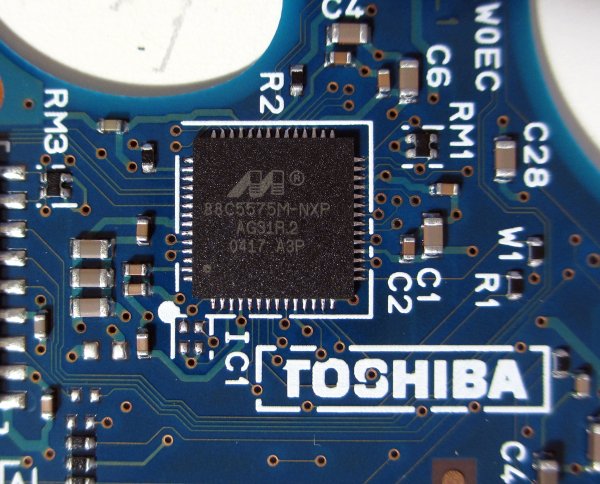

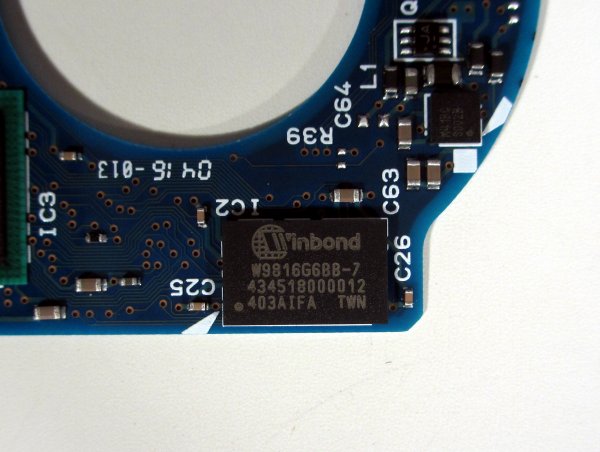

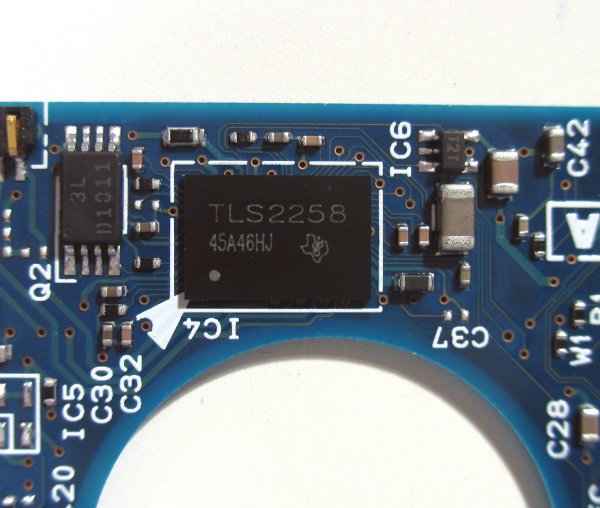

　スピンドルモータのドライバには､TI社製のTLS2258のBGAパッケージが使用されている｡HDDのヘッド制御用ICには､MALVELL社製88C5575M-NXPというBGAパッケージの石が使用されていた｡製造は2004年17週となっている｡キャッシュ用メモリは､Winbond社製W9816G6BBという製品で､これは512K×2バンク×16ビット構成のSDRAMである｡コイツもパッケージはBGAだ｡目立ったチップは以上で､後は電源関係の細かい部品である｡

　しかし､今回分解して改めて感じたことは､よくもまあ､これだけ小さなHDDを作ったものだということだ｡今だったら､フラッシュメモリで簡単に出来てしまうのだが､当時(2004年)はやはり､HDDでないとこの容量には対応できなかったのだな｡この名刺大の5mm厚のカードの中で､ディスクが回転しヘッドがシークするっていうのも､地味に凄いことだと深く感心してしまったのであった｡一般民生用として､これだけ精緻なメカトロデバイスを作っちゃうってのも､日本くらいのものなんだろうな｡｡｡
