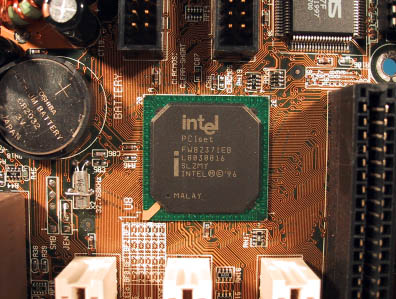

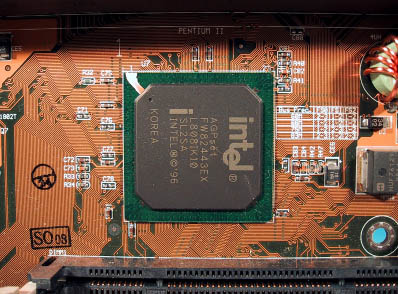

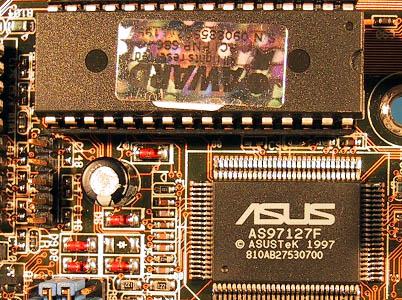

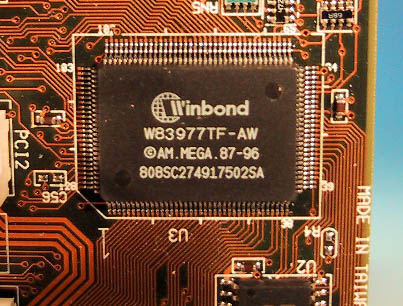

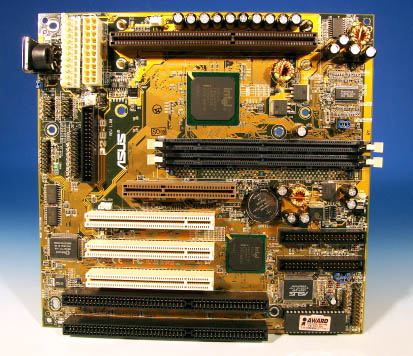

■台湾のマザーボードメーカ、ＡＳＵＳＴｅｋ社製Ｓｌｏｔ−１搭載マザー、 Ｐ２Ｅ−Ｂマザーボード。Ｂａｂｙ−ＡＴフォームファクタ。寸法２２×２３ ｃｍ。１９９８年１１週製造。ボードのリビジョンは１．００。 ■チップセットに、Ｉｎｔｅｌの４４０ＥＸ ＡＧＰ Ｃｈｉｐｓｅｔを搭載 した、Ｓｌｏｔ−１のマザーボード。チップの型番はＦＷ８２４４３ＥＸと ＦＷ８２３７１ＥＢ。共にＢＧＡパッケージ。 ■バススロットは全部で６本搭載。内訳はＡＧＰ１本、ＰＣＩ３本、ＩＳＡ２ 本の構成。 ■レベル２キャッシュは、Ｐｅｎｔｉｕｍ−ＩＩのＳＥＣカートリッジ内に搭 載された５１２ＫＢ。Ｐｅｎｔｉｕｍ−ＩＩは２３３〜３３３ＭＨｚの製品 を搭載できた。ＦＳＢは６６ＭＨｚ。倍率は３．５、４、４．５、５倍が選 択可能。 ■オンボードでＩＤＥ，ＦＤＤ、ＰＳ／２、ＩｒＤＡ、シリアル、パラレル、 ＵＳＢの各Ｉ／Ｆを搭載。このうち、ＵＳＢ、Ｍｏｕｓｅ、ＩｒＤＡは、専 用のライザーカード（ＡＳＵＳ ＵＳＢ／ＭＩＲ）で提供する。ボード上に は、専用の温度センサーを搭載している。 ■ＤＩＭＭスロットは２基搭載。メモリ容量は最大２５６ＭＢまで。 ■主な使用デバイスは下記の通り。 ・intel FW82443EX ：440EX AGPset ・intel FW82371EB ：PIIX4 PCIset ・Winbond W83977TF ：Multi I/O ・Winbond W83781D ：ハードウエアモニター ・ASUS AS97127F ：ASIC チップ ・PhaseLink PLL52C66：クロックジェネレータ ■以下にボードのスペックを示す。
| CPU | Intel Pentium-II（SEC Cartridge） 222 - 333 MHz |
| CPU Clock | 222 〜 333 MHz |
| BUS Clock | 66 MHz |
| Chip Set | Intel 440EX AGP Set FW82443EX、FW82371EB |
| Momory | 168 Pin DIMM スロット２個搭載 最高２５６ＭＢまで拡張可能 |
| Cache | 512 KB PBSRAM（SEC カートリッジに内蔵） |
| Bus | AGP バススロット１本、ISA バススロット２本、PCI バススロット３本搭載 |
| Super I/O | COM1 , COM2 , LPT1 , FDD , Primary-IDE , Secondary-IDE PS/2 Mouse, USB1 , USB2 , IrDA |
| BIOS | Award BIOS |
 |
 |
 |
 |
 |
 |

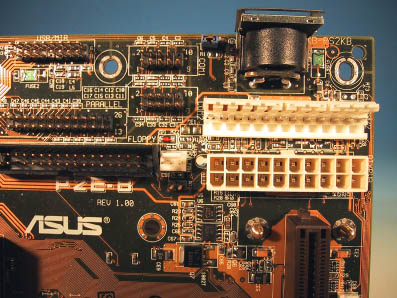

■コメント 台湾のマザーボードメーカー、ＡＳＵＳＴｅｋ社製Ｓｌｏｔ−１マザーボード Ｐ２Ｅ−Ｂです。Ｂａｂｙ−ＡＴフォームファクタのボードですが、ＡＴ電源 の他にＡＴＸ電源も使用可能になっています。ＡＴ時代最後の製品で、この頃 のＳｌｏｔ−１マザーボードはほとんどＡＴＸフォームファクタになっていま した。その点では、比較的珍しい製品であると言えるかもしれません。 チップセットにはｉｎｔｅｌ社の４４０ＥＸ ＡＧＰｓｅｔを搭載しています が、いかにもＡＳＵＳＴｅｋらしい堅実な設計です。搭載メモリの容量やＦＳ Ｂ、ＣＰＵクロック等、現在のマザーボードと比較すると大変プアなスペック ですが、当時としてはこれが一般的なものでした。 本ボードには、ハードウエアモニター用チップが搭載されており、温度センサ ーも付いています。Ｂａｂｙ−ＡＴマザーボードでは一般的では無かったＵＳ Ｂ機能は、専用のライザーカードで提供していました。
