10.NexGen Nx586 PCI/ISA System Board (1995)

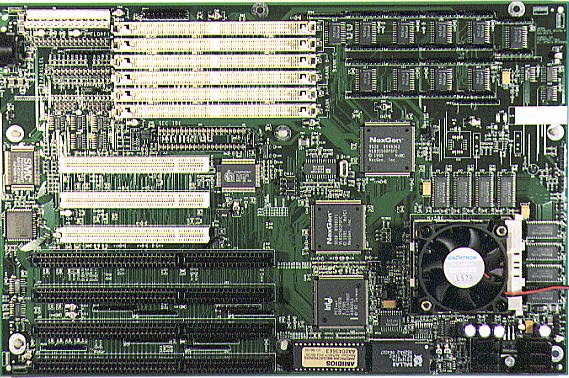

■アメリカ Nexgen Corporation 製造のマザーボード、Nx586 PCI/ISA System
 Board。1995 年 32 週製造。330mm × 220mm の Baby-AT サイズ。
■CPU に intel 互換の NexGen Nx586 を使用した、ユニークな製品である。
 Nx586 CPU は、CPU 内部に 32 KB の1次キャッシュメモリを持ち、CPU ク
 ロック周波数は 80、90、100 MHz の製品が用意されていた。マザーボード
 上で冷却ファンが付いているチップが、Nx586 CPU である。
■当時としてはブランド物の高級マザーボードであり、ボードレイアウトも美
 しく、マニュアルも 28 ページの豪華版が付属してきた。本家 intel より
 も高速な互換 CPU を搭載しているということで、マニアの間では話題を呼
 んだ製品である。
■本ボードは、アメリカ西海岸に良く出張に行く某お方から貸してもらったも
 のであるが、アメリカのコンピューターショップでも在庫している店は少な
 く、探すのに苦労したとのことであった。
■PCI IDE コントローラも、マザーボードにオンボード搭載されており、使い
 勝手も良い製品であった。PCI の Version は 2.0 である。
■BIOS は、Nx586 用にカスタマイズされた AMI WIN BIOS を使用している。
■以下にボードのスペックを示す。
項 目
内 容
CPU NexGen Nx586 P80 / P90 / P100
CPU Clock 80 ,90 ,100 MHz
Chip Set
3個構成(208 Pin QFP × 3)
・NexGen VL82C500PSFC
・NexGen VL82C501PSFC
・intel  S82378ZB
Momory 72 Pin SIMM × 6。最高 192 MB まで拡張可能
Cache 256KB (Speed 12ns)
Bus
バススロット7本搭載
・PCI Bus : 3
・ISA Bus : 4
BIOS AMI WIN BIOS(Nx586 PCI BIOS)

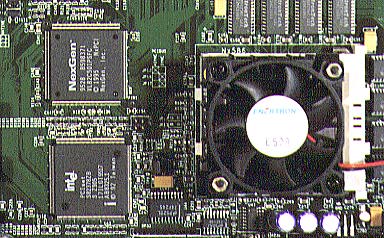

■チップセット部分の拡大写真。intel と NexGen のチップセットが見える。
 CPU として 非 intel 製品を使用していたため、チップセットも専用のもの
 が用いられていた。右側に見えるファンの付いたチップが、Nx586 CPU 本体
 である。


■コメント
NexGen 社といえば、世界初の Pentium 互換 RISC プロセッサを製造した会社
として、マニアの間では有名でした。この CPU が出た頃は、ちょうどPentium
プロセッサのバグ騒ぎの最中であり、AMD や Cyrix 社の製品とともに、注目
されたものです。NexGen CPU には、P80、P90、P100 の3種類がありましたが
初期製品には P60、P66 といったものも存在したようです。ちなみに、「P」
の記号は、「Performance」を表しているとのことです。80、90、100 の各数
字は、クロック周波数を示していますが、実際の CPU クロックは 75、84、93
MHz となっていました。マザーボード上のクロック周波数は、CPU クロック
の半分の数値となっています。NexGen 社の CPU の特徴としては、2次キャッ
シュへのアクセスに、NexBus と呼ばれる専用のインターフェスを使用してい
ることで、これにより Pentium CPU よりも高速なキャッシュアクセスが可能
となっていたところです。チップセットは3チップ構成で、そのうち2個のチ
ップが NexGen 社のカスタム品となっています。

NexGen 社は、この Nx586 PCI/ISA ボードの前にも、Nx586 VL という VL バ
ス仕様のマザーボードを発売していました。Nx586 VL は、ALARIS 社より発売
されていました。ちなみに、ALARIS 社の製品では、IBM Blue Lightning を搭
載した COUGAR マザーボードが有名です。
