PC CHIPS M559 (1997)

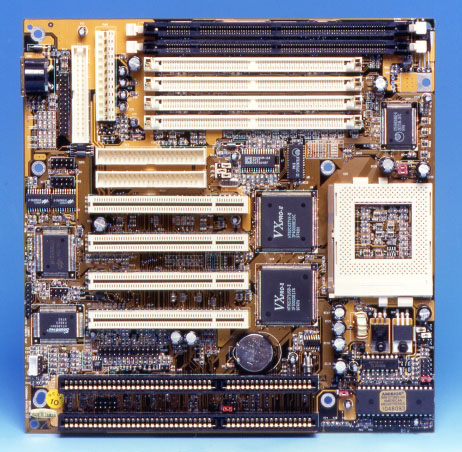

写真1:PC CHIPS M559 MB 表面


■台湾のマザーボードメーカー、PC CHIPS社のSocket7マザー
 ボード、M559。ベビーATサイズのボードで寸法は22×22cm。
 1997年後半の製造。同社の低価格マザーボードの代表作である。
■チップセットにVX Pro−IIを搭載。同チップはUtronというベ
 ンダーが供給したもので、2チップ構成。チップの型番は下記の通り。
 ・HT82C371USB−II(97年47週製造)
 ・HT82C437VX−II (97年48週製造)
■intel Pentiumの他に、Cyrix/IBM、AMD、IDT
 の各CPUが使用できた。CPUクロックのサポート範囲は75〜233
 MHz。外部バススピードは50/60/66/75MHz。
■ISAバスを2本、PCIバスを4本搭載。72Pin SIMMスロット
 を4本、168Pin DIMMスロットを2本搭載していた。メモリの最
 大搭載容量は128MB。
■オンボードで512KBのレベル2PBSRAMキャッシュメモリを搭載。
 キャッシュメモリチップにはUT6164C64AQ−6を使用。
■オンボードI/Oは、IDE2系統とFDD、シリアル×2、パラレル×1
 及びサウンド機能。サウンドチップは3D Sound Proを搭載して
 おり、HRTFポジショナルオーディオやSPDIF入出力を備えていた。
 当時、低価格のボードで多機能のオンボードサウンドチップを搭載した製品
 は皆無であり、M559は珍しい存在であった。
■BIOSはAMIのWINBIOSを搭載。
■以下にボードのスペックを示す。
項 目
内 容
CPU
intel Pentium P54C/P55C(MMX)、AMD K5/K6
IDT C6、Cyrix/IBM 6x86/6x86L(M1)/6x86MX(M2)
CPU Clock 75 〜 233 MHz
BUS Clock 50/60/66/75 MHz
Cache Memory 512KB PBSRAM L2 Cache 搭載
Chip Set
・Utron VX Pro-II Chipset
 HT82C371USB-II / HT82C437VX-II
Momory
168 Pin DIMM スロット×2
72 Pin SIMM スロット×4
最高 128 MB まで搭載可能
Bus PCI×4本、ISA×2本搭載
Super I/O
COM1 , COM2 , LPT1 , FDD
Primary-IDE , Secondary-IDE , 3D Sound
BIOS AMI WINBIOS

写真2:Utron VX Pro-II Chipset のアップ

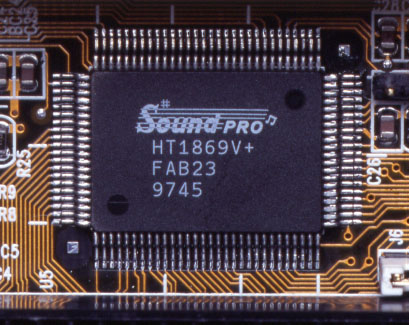

写真3:3D Sound Pro チップのアップ

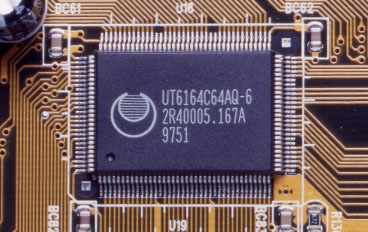

写真4:UT6164C 512KB L2 キャッシュメモリのアップ

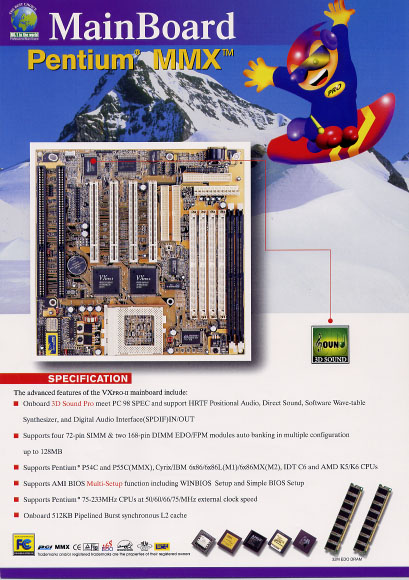

写真5:M559 マザーボードカタログ

■コメント
 M559は、PC CHIPS社の低価格普及版マザーボードの代表作でし
た。本ボードが発売されたのは1997年の後半ですが、同じ年に同社は、
intel 440LXチップセットを用いたSlot−1マザーボード、
M710を発売しています。M559は仕様的にもこなれたマザーボードと言
えましたが、低価格マザーボードとしては珍しく、本格的なサウンドチップを
オンボードで搭載していました。Sound−Proと呼ばれるこのチップは
同社の特徴の一つともなっており、3Dサウンドを構成できた上、SPDIF
入出力までカバーしているというマニアックな仕様となっていました。当時の
濃い系のパソコン雑誌、例えばPC WAVE誌等では、いち早くこのことに
注目し、インターフェスケーブルを自作する記事も見受けられたものです。

 intelの他にも、Cyrix/IBMやIDT、AMDなどといったイ
ンテル互換のCPUを使用できたことも、魅力でした。使用できるCPUの種
類からも、当時の熾烈な互換CPU戦争を垣間見ることができます。メモリに
SIMMスロットが搭載されていることや、最大メモリ搭載量が128MBと
いったところに、時代を感じることができます。
