JUKO Super Turbo ST Motherboard ST-12 (1989)

■台湾のマザーボードメーカー、JUKO Electronics Industrial Co., LTD. 社
　製 IBM/XT 互換マザーボード、JUKO Super Turbo ST Motherboard ST-12。
　1989 年 10 週製造。シリアル番号は 4219974。 　　　　　　　　　　　　
■ボード左上の、キーボードコネクタ近傍に位置する「JUKO ST-12」というシ
　ールが貼られたチップが CPU である。CPU には 8088 の代わりに、その互
　換製品である V20（12MHz）を使用し、純正 PC/XT よりも高速な動作を実現
　していた。CPU 上部にあるソケットは、8087 コプロセッサ実装用のもの。
■純正の IBM PC/XT では、汎用 TTL を多用していたが、この製品では ASIC
　を用いて集積化を図っている。そのため、ボード上はすっきりとした部品配
　置となっている。　　　　　　　　　　　　　　　　　　　　　　　　　　
■ボードのシステム設定は、PC/XT と同様に 8 連 DIP スイッチで行なう。　
■ボード左下にある「JUKO ST」と書かれたチップが、BIOS ROM。　　　　　
■以下にボードのスペックを示す。　　　　　　　　　　　　　　　　　　　

■VDL 社製 ASIC チップの拡大写真。　　　　　　　　　　　　　　　　　　
　このチップの使用により、汎用 TTL の個数が大幅に減少している。　　　
■ASIC チップは、1988 年 40 週製造。100 Pin QFP パッケージを採用。　　

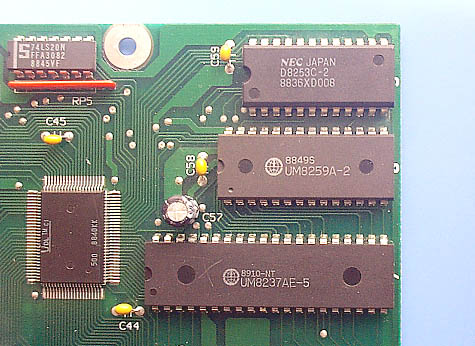

■汎用 LSI チップのアップ。　　　　　　　　　　　　　　　　　　　　　
　8253 タイマ・コントローラ、8259 割り込みコントローラ及び 8237 DMA コ
　ントローラの各チップが見える。当時はまだ、これだけの機能を、１個のカ
　スタム ASIC 中に内蔵することができなかったため、この部分は、汎用 TTL
　を使用している。　　　　　　　　　　　　　　　　　　　　　　　　　　

■コメント　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
このマザーボードは、筆者の知人から頂いたもので、IBM XT 互換マザーボー
ドという珍しい製品です。知人は商用で台湾に行った際、JUKO 社を訪問し、
代表取締役からサンプルを頂いたということでした。8088 を使用していた当
時の IBM PC/XT マザーボードと比較して、本マザーボードでは 12MHz の V20
を使用しており、スピードアップが図られています。そのせいか、ボードの名
称は、「JUKO Super Turbo ST Motherboard ST-12」というように、「Turbo」
という表現が付いています。この製品の他にも、CPU クロックが 15MHz のタ
イプ存在したようでした。JUKO 社の代表取締役は、このボードを速い速いと
いって自慢していたそうです。　　　　　　　　　　　　　　　　　　　　　
メモリは当然まだ SIMM といった概念は無く、DIP パッケージの DRAM を実装
していました。このボードでは、メモリはソケットのみが実装されており、チ
ップは搭載されていません。　　　　　　　　　　　　　　　　　　　　　　

IBM 互換機のボードというと、IBM PC/AT 以降の製品が多いようですが、この
ように IBM PC/XT 互換ボードというものも発売されていました。コンパクト
にまとまっており、レイアウト的にもキレイな良いボードだと思います。
