■ＯＭＲＯＮ Ｔｙｐｅ ８００Ｋ 昭和４６年（１９７１年）、電卓専用ＬＳＩの出現により、電卓の価格は大 幅に下落する。それまで３０社以上のメーカーが２００種類以上の電卓を発売 してきたのであるが、このワンチップＬＳＩの登場により突如として電卓の戦 国時代が到来、瞬く間に淘汰が行われ多くの電卓メーカーが倒産していった。 オムロン８００は、そうした低価格競争の火付け役となった電卓である。定 価が８９，８００円のビジコンＬＥ−１２０Ａと同等の機能を有した電卓を、 オムロンは４９，８００円で発売したのだ。これは世にオムロンショックと呼 ばれている現象であった。そして、昭和４６年の暮れには、あの名機カシオミ ニの設計が開始され、電卓の小型化と低価格化はさらに激化することになる。 ここに紹介するオムロン８００Ｋは、８００シリーズの１品種であり、定数 計算機能を追加したバージョンアップモデルである。製造年についてははっき りとはしないが、おそらく初代８００が発売された翌年の１９７２年（昭和 ４７年）であると思われる。
 |
 |

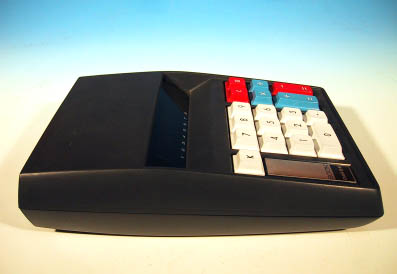

写真４：OMRON 800K 本体側面 |
 |

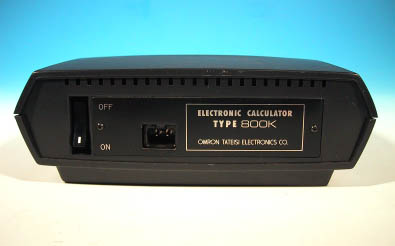

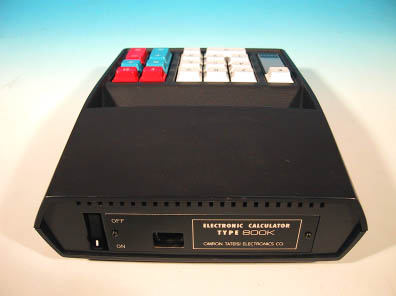

写真５：OMRON 800K 本体背面 |
 |

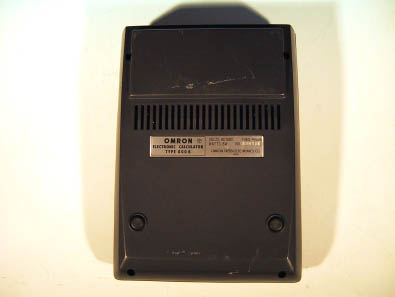

写真６：OMRON 800K 本体裏面 |

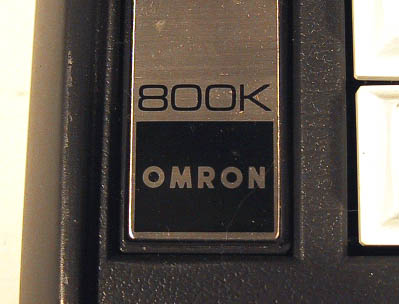

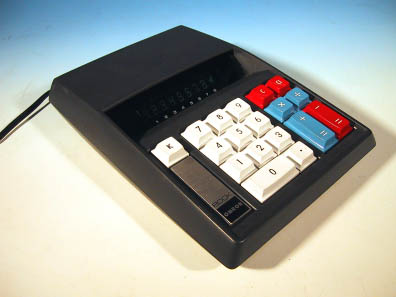

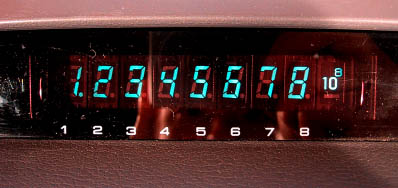

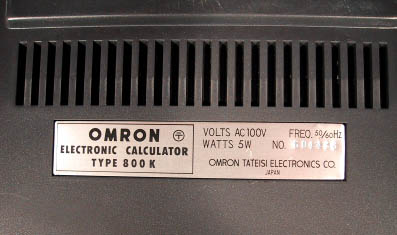

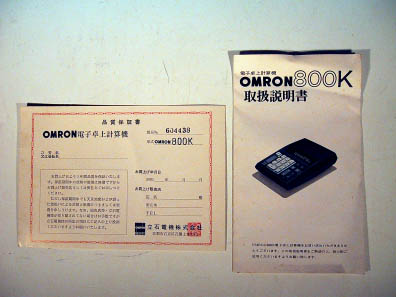

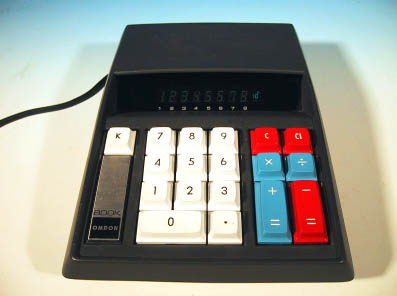

オムロン８００Ｋは、いかにも７０年代の電卓らしく、スペースエイジ感覚 に富んだスマートなデザインを採用している。キーボードも白と赤と青という ポップな配色で、３０年以上前の電化製品とは思えない。大きさは２１．７× １５．９×５．７ｃｍ。ＡＣ電源のみの駆動で電源トランスを内蔵しているが 持ってみると思ったより軽くでている。電源コードは専用のコネクタに接続す る。消費電力は５Ｗ。シリアル番号は６０４４３８となっていた。 緑色のＦＩＰ表示は電源を投入すると一番左側に「０」が表示されるタイプ。 この電卓には取り扱い説明書と保証書が残っていた。以下に仕様を示す。 ・形式 ：８００Ｋ ・キー ：テンキー方式 ・桁数 ：８桁 ・小数点 ：完全浮動小数点方式 ・演算内容：四則演算、定数計算、べき計算、逆数計算 各種応用、混合計算 ・演算速度：０．１０秒（最大）−−−加減算 ０．２５秒（最大）−−−乗除算 ・使用素子：ＬＳＩ ・符号表示：オーバーフロー、負数 ・使用周囲温度：０℃〜４０℃ ・電源 ：ＡＣ１００Ｃ±１０％ ５０・６０Ｈｚ（共用） ・消費電力：５Ｗｍａｘ ・重量 ：約１．２ｋｇ
 |
 |
 |

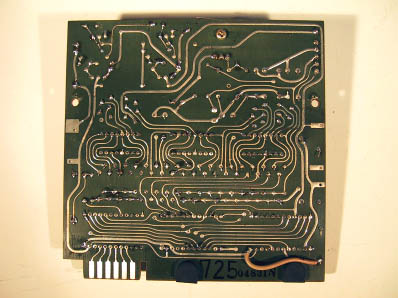

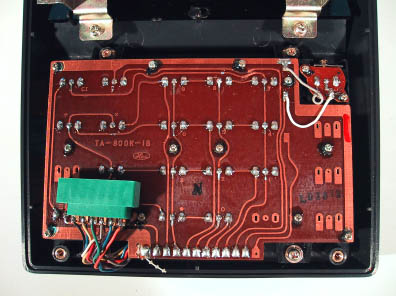

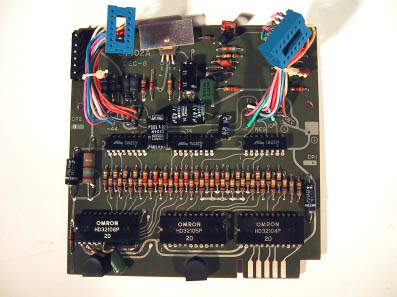

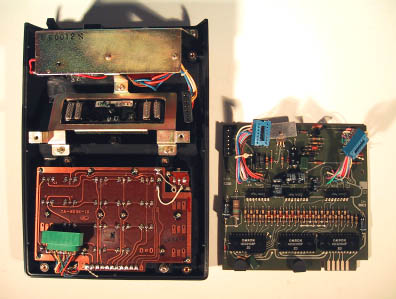

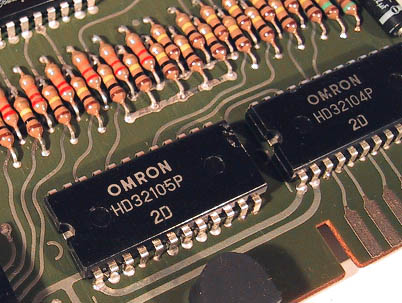

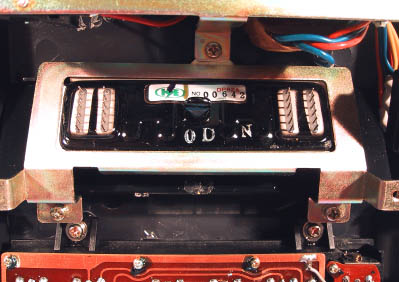

内部構造は良く整理されており、省コスト設計となっている。内部は、ロジ ック基板とキーボード基板、ＦＩＰモジュールそれに電源トランスの３つの部 分から構成されている。ロジック基板とキーボード基板およびＦＩＰモジュー ルとは、専用のコネクタで接続される。 ロジック基板にはメインとなる電卓専用のＬＳＩが３個と、ＦＩＰドライバ ＩＣ３個、それに電源部の整流回路が搭載される。使用されるデバイスは下記 の通り。 ・ＨＤ３２１０４Ｐ ２４Ｐｉｎ ＤＩＰ ・ＨＤ３２１０５Ｐ ２４Ｐｉｎ ＤＩＰ ・ＨＤ３２１０６Ｐ ２４Ｐｉｎ ＤＩＰ ・ＴＭ４３５２Ｐ １６Ｐｉｎ ＤＩＰ ×３個 ・２ＳＣ７１１ 三菱製 ×４個 電卓専用ＬＳＩは日立製で、ＯＭＲＯＮの特捺が入ったものである。基板の 回路構成は良く練れており、電卓回路としてはほぼ完成されたものになってい ると言えるであろう。電源としては、１８Ｖ、３２Ｖ、−９Ｖを用いていたよ うである。基板上には下記のシルク印刷があった。 ８００Ｋ−２４４０２Ａ ＤＥＣ−８ ７２５０４８３１Ｎ ＦＩＰモジュールはＩＳＥという会社のＤＰ８２Ａという製品。ロット番号 は００６４２となっている。表示は８桁＋符号１桁の合計９桁構成で、緑色発 光である。キーボードは磁石によるリレー接点方式を採用している。そのため チャタリング等の誤動作は現在でも全く無い。キーは適度に重くストロークも あり押しやすい。キーボード基板上には下記の捺印があった。 ＴＡ−８００Ｋ−１８ Ｌ０１３７２
 |
 |
 |
 |
 |
 |
 |
