■Ｃａｓｉｏ Ｍｏｄｅｌ １０１−Ｌ カシオのモデル１０１−Ｌ電子卓上計算機は、１０１−Ａとほぼ同じ機能を持 ちつつ、部品点数の削減と表示デバイスの改良を施すことでコストダウンを図 った製品である。前モデルである１０１−Ａでは、表示デバイスとして古典的 なニキシー管が使用されていたが、１０１−Ｌではオレンジ色のＦＩＰ表示を 採用している。ＦＩＰ表示部は１０桁が１個のモジュールに集積されており、 従来製品と比較すると非常にコンパクトである。因みに、１９７１年製造の ＡＳ−８Ａでは、表示デバイスとして１桁ごとにガラス管に封入された７セグ メント方式の、後期タイプニキシー管が採用されている。以上を見てもわかる ように、当時の電卓では表示デバイスの革新が目覚しかったことが伺われる。 本モデルが発売された正確な時期は不明であるが、基板上のシルク印刷には １９７２年の文字があった。またケース裏面には、「４８ ６ ４」のペイン トがあり、これは昭和４８年（１９７３年）６月４日を示しているものと思わ れる。以上より、ここに掲載したモデル１０１−Ｌは、１９７２年代に設計さ れ１９７３年６月製造、出荷されたものと思っても、そう大きなズレは無いで あろう。本体の大きさは、幅１８ｃｍ、奥行き２０．５ｃｍ、高さ６ｃｍとな っている。電源はＡＣ１００Ｖのみ。
 |
 |
 |

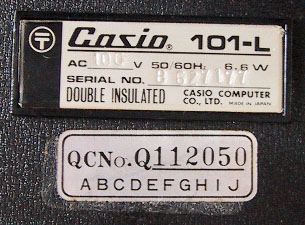

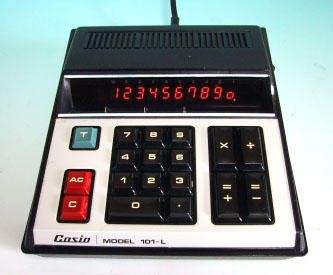

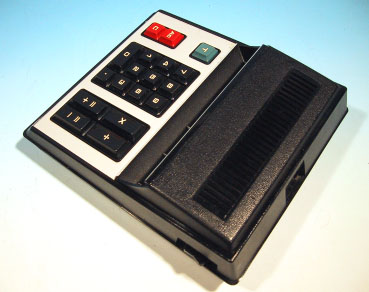

１０１−Ｌの外観は１０１−Ａとほぼ同じ形をしており、キーの材質等も変わ りが無く後継機種であることは明らかである。前面の傾斜したパネルにメーカ ーロゴと製品型番が記載されているところも、１０１−Ａと同じである。全体 としては正方形に近いプロポーションであるが、これがＡＳ−８シリーズにな ると表示桁数が８桁に減少するため、細長いプロポーションとなる。 本体裏面の銘版に刻印されたシリアル番号はＢ６２７１７７、Ｑ番号はＱ１１ ２０５０となっていた。もちろん、カシオの会社ロゴは旧デザインである。
 |
 |
 |

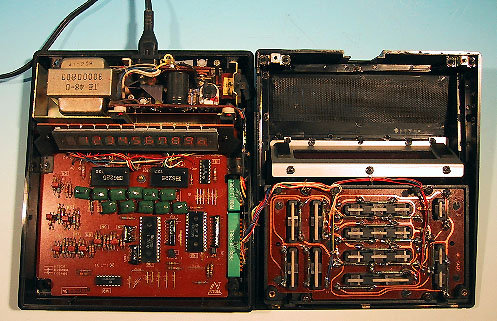

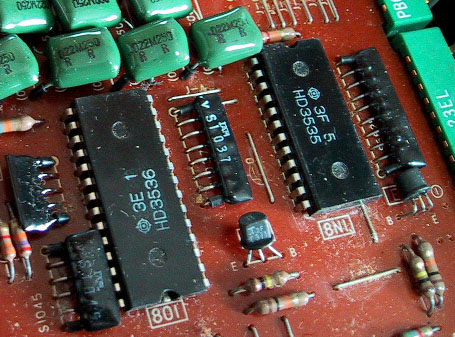

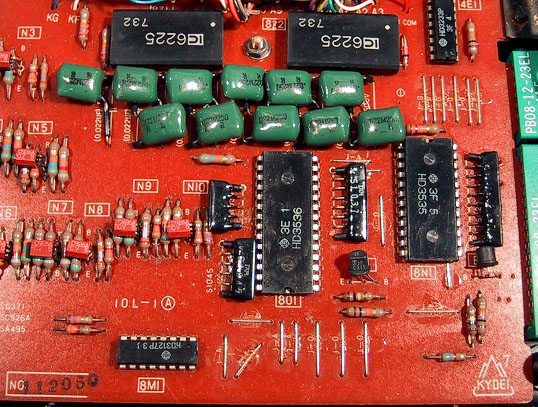

内部構造は集積化が進んでおり、見た目にもかなり単純である。基板にはベー クライトを用いてコスト削減を図っている。メインとなるロジックＩＣは日立 製２８ピンＬＳＩのＨＤ３５３６。使用デバイスのパッケージもセラミックか らプラスチックに変更され、この部分でもコストダウンがなされている。この 他、大型の部品としては、ＦＩＰをドライブするＩＣ６２２５くらいだ。因み にＩＣ６２２５は２個使用されている。 １０１−Ｌに使用されている主だった使用部品は下記の通り。 ・ＨＤ３５３６（２８ＰｉｎプラスチックＤＩＰ） ・ＨＤ３５３５（２４ＰｉｎプラスチックＤＩＰ） ・ＩＣ６２２５×２個（ＦＩＰドライバＩＣ） ・ＨＤ３１２７Ｐ（１６ＰｉｎプラスチックＤＩＰ） ・ＨＤ３２３３Ｐ（１６ＰｉｎプラスチックＤＩＰ） 基板上にはＫＹＯＥＩの文字と１９７２年のシルク印刷があり、基板設計は １９７２年に行われたことがわかる。ＬＳＩの他に目に付く部品は緑色をした ０．０２２μＦのコンデンサの列である。ノイズ除去のためかどうかは不明だ が、他のモデルと比較して非常にコンデンサの数が多い。 その他、２ＳＣ３７１、２ＳＣ９２６Ａ、２ＳＡ４９５等のトランジスタも見 受けられた。抵抗アレーも使用されており、部品点数の削減に役立っている。 コストダウンが図られた基板であるため、基板を見ていると白物家電のそれと ほとんど変わらない感じを受ける。それにしても、セラミックパッケージがあ るわけでもないし、基板もガラエポでは無くベークライトになってしまってい るため、基板の見栄えとしては迫力に欠ける。まあ、電卓の内部を開けて見る というようなことは、普通の人ならばしないけどねぇ。
 |
 |

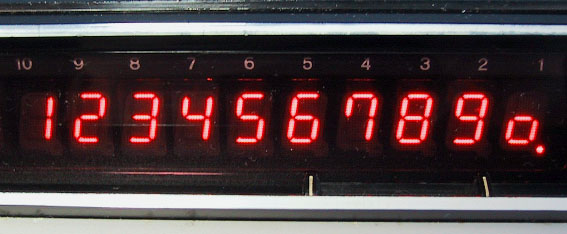

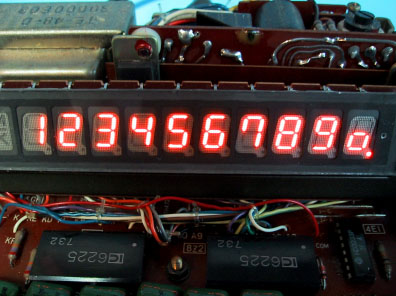

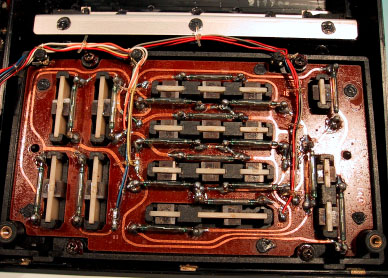

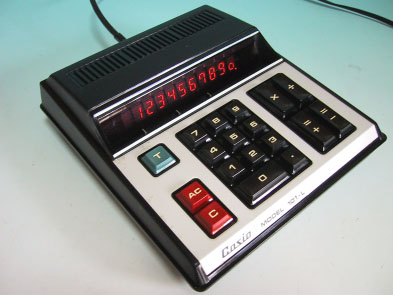

表示部分は前述したように１０桁のＦＩＰ表示で、色は初期ＦＬ表示管に良く 見られるオレンジである。フォントは、「０」の表示に７セグメントの下半分 しか使わない、いわゆる下付きの「０」である以外、現在のものとほぼ同じ。 しかし、色がオレンジというだけで随分とレトロな雰囲気が出るものである。 キー部分のメカは、カシオのヴィンテージ電卓に共通した磁力によるリレース イッチを採用しており、信頼性は高い。 この１０１−Ｌはかなり大量に製造されたようで、今でも比較的良くオークシ ョンに出てくるようだ。卓上型としては中くらいの大きさがあり、日常使うの には若干大きい感じもするが、重厚なキータッチといい見やすい表示といい、 十分実用になる。デザインも７０年代当時のスペースエイジを感じさせるグッ ドデザインで、量産性を重視した現代の製品には得られない雰囲気がある。 日常に使用するマシンとしてお勧めの一台であると言えよう。
